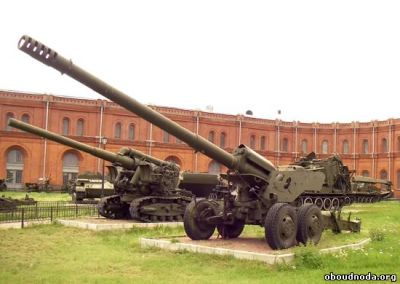

152-мм пушка 2А36 "Гиацинт-Б"

Технические особенности

     Ствол состоит из трубы, кожуха, казенника и дульного тормоза. Дульный тормоз щелевой многокамерный, его эффективность составляет около 53 %. Затвор горизонтальный клиновой с полуавтоматикой скалочного типа. Поочередная досылка снаряда и гильзы с зарядом производится цепным досылателем с гидроприводом. Досылатель автоматически выводится на линию досылки в конце наката и автоматически возвращается в исходное положение после досылки снаряда и гильзы. Включение досылки производится вручную краном управления.

     Гидропривод досылателя питается за счет гидропневматического аккумулятора, подзаряжающегося при откате орудия. Таким образом при первом выстреле открывание затвора и досылка производятся вручную. Противооткатные устройства состоят из гидравлического тормоза отката и гидропневматического накатника. При откате цилиндры противооткатных устройств неподвижны.

     Уравновешивающий механизм пневматический, толкающего типа. Подъемный и поворотный механизмы секторного типа. Станины коробчатые сварные. Стрельба из пушки ведется с поддона. Колеса пушки вывешиваются. Подъем и спуск орудия на поддон производится с помощью гидравлических домкратов. Колеса дисковые сдвоенные с пневматическими шинами. Подрессоривание торсионного типа.

     Прицельные приспособления состоят из механического прицела БМ-21 с панорамой ПГ-1М и оптического прицела ОП4М-90А.

     Пушка перевозится автомобилем КрАз-255Б или тягачами АТТ, АТС и АТС-59.

     Стоящие сегодня на вооружении 2А36 модернизированы и оснащены дополнительно:

- Аккумуляторная батарея;

- НАП блок

   спутниковый приёмник

   блок антенный

- Самоориентирующая гироскопическая углоизмерительная система

- ЭВМ

   механический датчик скорости.

Состояние

     Даже на сегодняшний день 152-мм пушка 2А36 полностью отвечает современным требованиям: обладает большой огневой мощью, надёжна и мобильна, может транспортироваться на любые расстояния железнодорожным, водным и воздушным транспортом, способна выполнять сложные задачи во всех видах общевойскового боя.

Технические характеристики

- Дальность стрельбы, км:

     максимальная: ОФС - 28,5, АРС - 33,2

     минимальная - 8,6

- Скорострельность, выстр./мин. – 6

- Угол возвышения, град: -2...+57

- Угол горизонтального наведения, град. ± 25

- Кучность стрельбы:

    по дальности, Вд/Хмах - 1/267

    по боку, Вб, м – 20

- Масса ОФС, кг – 46

- Дульная энергия, КДж – 20950

- Масса орудия, т - 9,8

- Расчет, чел. - 8
