Главная » » Российские автоматы

Российские автоматы

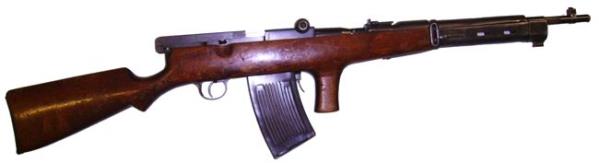

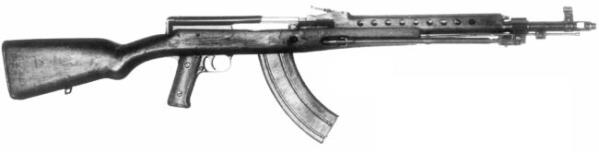

                 Автомат Федорова



Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Калибр: 6,5x50sr Арисака
Тип автоматики: использование энергии отдачи при коротком ходе ствола
Длина: 1045 мм
Длина ствола: 520 мм
Вес: 4.4 кг без магазина
Темп стрельбы: 600 выстрелов в минуту
Магазин: 25 патронов


Капитан Русской Императорской армии Федоров приступил к разработке самозарядной винтовки в 1906 году. Его первая винтовка была создана под штатный патрон Русской армии калибра 3 линии (7.62x54R) и имела неотъемный магазин на 5 патронов. Испытания самозарядной винтовки системы Федорова начались в 1911 году, в 1912 году АртКом принял решение заказать опытную партию в 150 винтовок для войсковых испытаний. А уже в 1913 году Федоров предложил автоматическую винтовку своей конструкции, рассчитанную под новый патрон, разработанный самим же Федоровым.

Этот патрон имел остроконечную пулю калибра 6.5 мм массой 8.5 грамм, и гильзу бутылочной формы без выступающей закраины. Начальная скорость пули патрона Федорова составляла порядка 850 м/с, что давало дульную энергию порядка 3100 Джоулей (у патрона 7.62x54R дульная энергия составляет 3600–4000 Джоулей в зависимости от варианта снаряжения). Из этих характеристик, кстати, можно сделать вывод что патрон Федорова не являлся «промежуточным» в современном понимании — это был вполне полноценный винтовочный патрон уменьшенного калибра (для сравнения — дульная энергия промежуточного патрона 7.62x39 составляет примерно 2000 Джоулей). Тем не менее, патрон Федорова обеспечивал меньший импульс отдачи по сравнению со штатным патроном, имел меньшую массу и был более приспособлен для использования в автоматическом оружии.

В конце 1913 года начались испытания автоматических винтовок Федорова под новый патрон, однако начавшаяся Первая Мировая война положила конец изысканиям в области новых патронов. Тем не менее, в 1915 году русская армия испытывала жестокую нужду в стрелковом оружии, в том числе легких ручных пулеметах. Было принято решение о заказе автоматических винтовок Федорова в качестве легкого оружия поддержки пехоты, при этом винтовки предполагалось перестволить под японский патрон 6,5x50SR Арисака, обладавший характеристиками, весьма схожими с патроном Федорова, и имевшимися в значительном количестве (эти патроны вместе с винтовками Арисака были закуплены в начале войны для восполнения потерь в оружии Русской армии). При этом уже выпущенные винтовки переделывались под японский патрон путем установки в патронник специального вкладыша.

Летом 1916 года опытные винтовки были направлены в особую роту, где прошли их стрелковые испытания. Осенью 1916 года было принято решение заказать автоматические 2.5-линейные (6.5 мм) винтовки Федорова Сестрорецкому оружейному заводу, однако этот завод не справлялся даже с выпуском основной продукции (винтовок обр. 1891/10 года), и массового производства оружия системы Федорова (термин «автомат» был введен начальником стрелкового полигона Н. И. Филатовым позже, в 1920-х годах) так развернуто и не было. В 1918 году было принято решение о переводе производства автомата Федорова на новый, только еще строящийся завод в городе Ковров, с уменьшением заказа с 15 000 до 9000 стволов, однако всего в период с 1920 по 1924 год, когда производство автомата Федорова было закончено, общий выпуск составил всего 3200 единиц. На вооружении РККА автоматы Федорова находились до 1928 года, когда в связи с унификацией боеприпасов было решено снять с вооружения оружие калибров, отличающихся от основного (в данном случае 7.62x54R). Автоматы были переданы на склады и в дальнейшем были использованы только в ходе войны с Финляндией в 1940 году, когда небольшое количество автоматов Федорова было вновь возвращено в войска.

Нужно отметить, что сам по себе автомат Федорова не мог всерьез рассматриваться как массовое армейское оружие — он обладал недостаточной надежностью (особенно в условиях запыления и загрязнения), был довольно сложен в производстве и обслуживании. Основная и наиболее важная заслуга Федорова в данный период, по мнению автора, состоит именно в создании рабочего (путь и не идеального) образца индивидуального автоматического оружия — автомата. Более того, сам Федоров в своей работе «Эволюция стрелкового оружия» указывал. что его автомат предназначался в первую очередь для вооружения различных специальных подразделений, а не линейной пехоты, таких как мотоциклетные команды, конно-охотничьи команды, а также для отборных стрелков в пехоте. Пожалуй что единственным серийным и даже более массовым аналогом автомата Федорова может считаться автоматическая винтовка Браунинга BAR M1918 в ее исходном варианте, однако в силу использования значительно более мощного патрона .30–06 винтовка (автомат) Браунинга весила в два раза больше автомата Федорова.

Кроме того, автомат Федорова в конце двадцатых и начале тридцатых годов послужил базой для создания одного из первых унифицированых семейств стрелкового оружия. включавшего в себя не только автомат, но и ручные пулеметы, а также пулеметы для установки на боевой технике. Эти разработки опередили свое время как минимум на 30–40 лет. Не менее важна и роль Федорова как последовательного сторонника принятия уменьшенных калибров в стрелковом оружии.

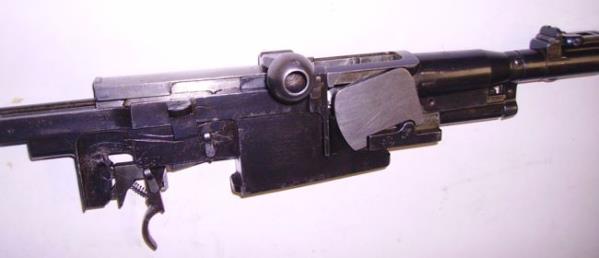

Автомат Федорова использовал энергию отдачи при коротком ходе ствола. Запирание ствола осуществлялось при помощи двух качающихся личинок, расположенных по бокам казенной части ствола. При переднем положении ствола личинки находились в горизонтальном положении. и их боевые упоры входили в зацепление с затвором. жестко запирая ствол. В процессе отката подвижной системы личинки, взаимодействуя со ствольной коробкой поворачивались вниз, освобождая затвор. Для повышения надежности функционирования в механизм введен рычажный ускоритель затвора. Автомат Федорова допускал ведение огня одиночными выстрелами и очередями, отдельные переводчик режимов огня и предохранитель располагались на основании спускового механизма, внутри спусковой скобы (предохранитель — перед спусковым крючком, а переводчик — позади спускового крючка). Питание патронами осуществлялось из отъемных коробчатых магазинов с двухрядным расположением патронов, емкостью 25 патронов. Ложа оружия была выполнена из дерева и имела дополнительную переднюю рукоятку для удержания. Прицельные приспособления открытые, и мушка и целик закреплены на подвижном стволе. Также допускалась установка штыка, для чего на металлическом кожухе ствола, расположенном в передней части ложи, имелись соответствующие крепления.

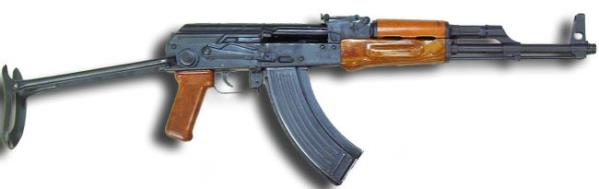

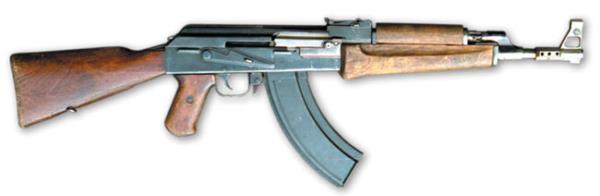

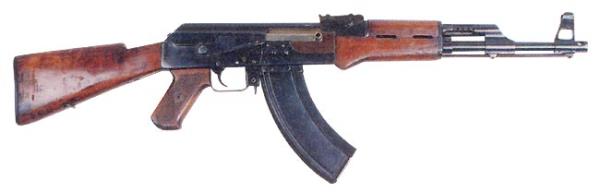

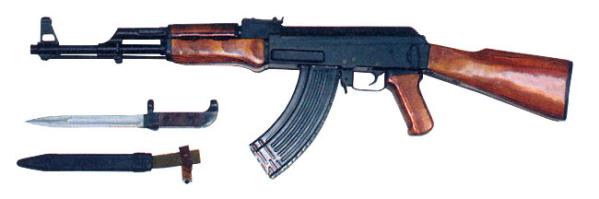

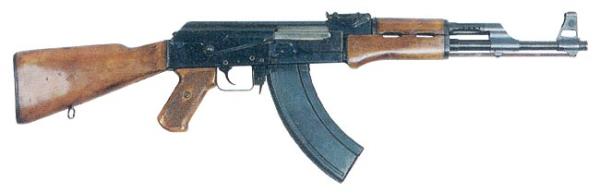

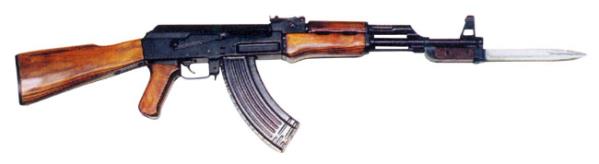

Автомат Калашникова АК АКС АКМ АКМС

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Калибр: 7.62x39 мм
Длина: 870 мм
Длина ствола: 415 мм
Вес с пустым магазином: АК: 4,3 кг; АКМ: 3,14 кг
Емкость магазина: 30 патронов
Темп стрельбы: 600 выстрелов/мин


История появления на свет автомата Калашникова началась в конце 1942 года, когда советские войска захватили на Волховском фронте первые образцы германских автоматических карабинов (автоматов) MKb.42(H) под промежуточный патрон 7.92x33. Летом 1943 года на совещании в НКО по результатам изучения трофейного автомата  MKb.42(H) и американского карабина M1 было принято решение о необходимости срочной разработки своего комплекса оружия под промежуточный патрон, обеспечивавшего пехоте возможность эффективного ведения огня на дальностях порядка 400 метров (за пределами возможностей пистолетов-пулеметов). Разработка нового комплекса была начата, разумеется, с создания нового патрона, и уже в ноябре 1943 года всем организациям, занимающимся разработкой стрелкового оружия, были разосланы чертежи и спецификации нового патрона, разработанного конструкторами Семиным и Елизаровым. Этот патрон имел бутылочную гильзу длиной 41 мм и снаряжался остроконечной пулей калибром 7.62 мм и массой 8 грамм со свинцовым сердечником. Разработки оружия под новый патрон были начаты по нескольким направлениям — автомат, самозарядный карабин и карабин с ручной перезарядкой. В середине 1944 года комиссия по испытаниям отобрала для дальнейшей отработки автомат конструкции Судаева, получивший индекс АС-44. По результатам его доработки было принято решение о выпуске малой серии и проведении войсковых испытаний, которые прошли весной-летом 1945 года как в группе советских войск в Германии, так и в ряде частей на территории СССР. Общий опыт испытаний оказался положительным, однако войска высказали твердое требование по снижению массы автомата. В результате было принято решение провести еще один тур испытаний в начале 1946 года.

Здесь на сцену и выходит сержант Калашников. После ранения в 1942 году он в ходе лечения разработал пистолет-пулемет оригинальной конструкции, и в результате был направлен для продолжения службы на Научно-испытательный полигон стрелкового и минометного вооружения (НИПСМВО) в городке Щурово, неподалеку от Москвы. Здесь Калашников в 1944 году разработал самозарядный карабин, в конструкции которого прослеживалось явное влияние американской винтовки M1 Garand, а с объявлением конкурса на автомат Калашников включился и в него. В ноябре 1946 года проект Калашникова был, в числе некоторых других, одобрен для изготовления опытных образцов, и Калашников был откомандирован в Ковров, на завод № 2 для непосредственно изготовления опытных автоматов. Первый автомат Калашникова, известный как АК-46, имел автоматику с коротким ходом расположенного над стволом газового поршня и поворотным затвором по типу Гарандовского. Автомат также имел конструкцию с разъемной ствольной коробкой, и раздельные предохранитель и переводчик режимов огня на левой стороне оружия. В декабре 1946 года автомат Калашникова АК-46 вышел на испытания, где его главными конкурентами стали тульские автоматы Булкина АБ-46 и автомат Дементьева А. Д. Затем последовал второй тур испытаний, после которого АК-46 был признан комиссией непригодным для дальнейшей отработки. Невзирая на это решение, Калашников (при поддержке ряда членов комиссии, состоящей из офицеров НИПСМВО, с которыми он проходил службу на полигоне с 1943 года) добился пересмотра решения и получил одобрение на дальнейшую доводку своего автомата.

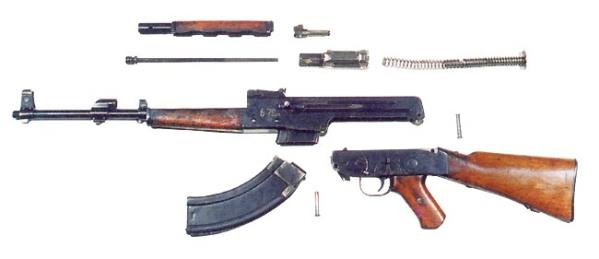

Вернувшись в Ковров, Калашников принял решение о радикальной переработке своей конструкции, в чем ему активно помогал опытный конструктор Ковровского завода Зайцев. В результате к следующему туру испытаний был фактически создан новый автомат, имевший с АК-46 самое минимальное сходство, но зато получивший значительное сходство с одним из главных конкурентов — автоматом Булкина (сюда попадают затворная рама с жестко присоединенным газовым поршнем, компоновка ствольной коробки и ее крышки, размещение возвратной пружины с направляющей и использование выступа на направляющей возвратной пружины для запирания крышки ствольной коробки). Вообще, все ключевые конструктивные решения нового автомата были позаимствованы у других систем — так, ударно-спусковой механизм был заимствован с минимальными усовершенствованиями у чешской самозарядной винтовки Холека, рычажок предохранителя, являвшийся также пылезащитной крышкой для окна рукоятки затвора был «подсмотрен» у самозарядной винтовки Remington 8 конструкции Браунинга, «вывешивание» затворной группы внутри ствольной коробки с минимальными площадями трения и большими зазорами — у автомата Судаева.

Здесь нужно особо отметить, что в указанный период копирование и заимствование чужих конструктивных решений (в том числе и у прямых конкурентов) не только не возбранялось, но и прямо приветствовалось как испытательной комиссией, так и вышестоящими организациями. В конце концов, вся интеллектуальная собственность (в сегодняшнем понимании) тогда в СССР считалась общей, т. е. принадлежавшей не одному изобретателю, а всему народу (или государству), и соответственно могла использоваться во благо народа и государства кем угодно. Также нужно заметить, что само по себе использование суммы уже проверенных и удачных решений отнюдь не гарантирует успеха результирующего образца — для этого необходима значительная инженерно-конструкторская работа, которая и была проделана Калашниковым и Зайцевым в самые сжатые сроки.

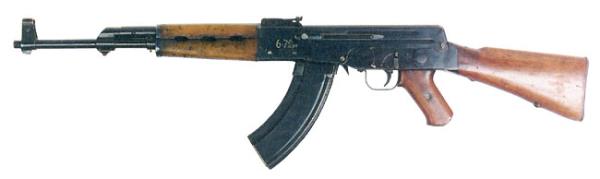

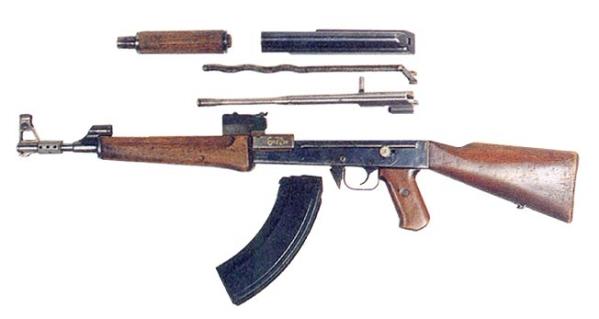

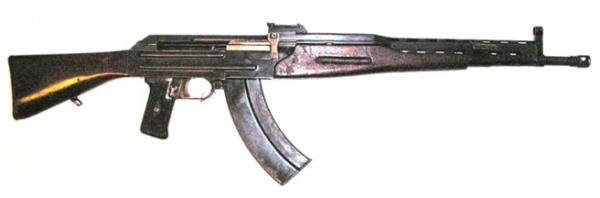

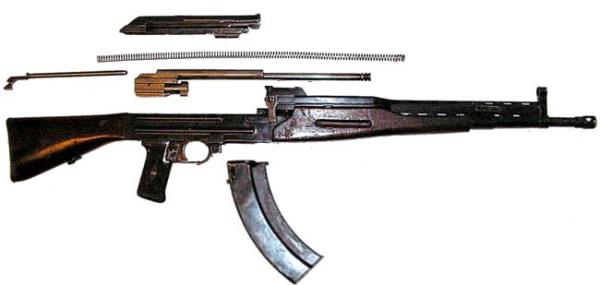

В результате на очередной тур испытаний, проводившийся в декабре 1946 — январе 1947, вышли три автомата — слегка доведенные образцы Дементьева и Булкина и фактически новый автомат Калашникова и Зайцева.

По результатам испытаний ни один образец полностью не удовлетворил тактико-техническим требованиям — автомат Калашникова, будучи наиболее надежным из всех трех, показал недостаточную кучность стрельбы, а единственный автомат, полностью удовлетворивший требованиям по кучности — ТКБ-415 системы Булкина, имел проблемы с надежностью и живучестью ряда деталей. На заседании испытательной комиссии по результатам очередного этапа конкурса в конце концов было принято решение о рекомендации автомата Калашникова к войсковым испытаниям как наиболее надежного, а доведение его до требований ТТТ по кучности стрельбы было отложено на неопределенный срок. Это решение можно считать оправданным с той точки зрения, что в сложившейся на тот момент ситуации Советской армии был бы гораздо полезнее надежный, но не очень точный автомат в ближайшем будущем, чем надежный и точный автомат неизвестно когда.

Производство новых автоматов было решено налаживать на заводе в Ижевске, куда Калашников и был командирован из Коврова в конце 1947 года. Первые партии новых автоматов были собраны в Ижевске в середине 1948 года, а в конце 1949 года по результатам войсковых испытаний новый автомат был принят на вооружение Советской армии в двух вариантах под обозначениями «7.62 мм автомат Калашникова АК» и «7.62 мм автомат Калашникова со складным прикладом АКС» (для воздушно-десантных войск).

Серийное производство новых автоматов разворачивалось в Ижевске с большими проблемами. Главной проблемой стала ствольная коробка, собиравшаяся из штампованного стального корпуса и массивного фрезерованного вкладыша в передней части при помощи заклепок. Несовершенство технологии приводило к искажениям формы и размеров ствольной коробки и иным проблемам, что, в свою очередь, вызывало большой процент брака. После анализа проблем конструкторами завода было принято казалось бы парадоксальное решение — переход к «устаревшей» технологии фрезерования ствольной коробки из цельной поковки вместо штамповки и клепки будет экономически оправдан из-за резкого снижения количества брака и возвратов автоматов от военной приемки. Новая ствольная коробка была разработана в отделе главного конструктора Ижевского завода, и с 1951 года автоматы АК и АКС стали выпускаться с фрезерованной ствольной коробкой. При этом по ходу производства в конструкцию и технологию выпуска автоматов вносились многочисленные усовершенствования.

Появление в первой половине пятидесятых годов опытного автомата Коробова, превосходившего АК по кучности стрельбы, а также более легкого и дешевого в производстве, повлекло за собой появление в 1955 году новых ТТТ на облегченный автомат. В дальнейшем к этим требованиям добавились требования к созданию максимально унифицированного с автоматом ручного пулемета — оружия поддержки уровня отделения. Конкурсные испытания новых систем прошли в 1957–58 годах и включали в себя достаточно большой спектр образцов из разных КБ. На эти испытания группа Калашникова представила усовершенствованный вариант АК с новой штампованной ствольной коробкой, а также ручной пулемет на его базе. По результатам испытаний в 1959 году на вооружение Советской армии был принят «7.62 мм автомат Калашникова модернизированный АКМ», как продемонстрировавший высокую надежность, приемлемые характеристики по точности и кучности стрельбы и «знакомый» как промышленности, так и войскам.

В 1974 году на вооружение Советской Армии принимается 5.45 мм стрелковый комплекс, состоящий из автомата АК-74 и ручного пулемета РПК-74, и производство автоматов в СССР АКМ было свернуто. Тем не менее, значительное количество 7.62 мм автоматов АКМ до сих пор остается на вооружении различных родов войск Российской армии — мне самому во время службы в Войсках ПВО России в 1997–1998 году приходилось стрелять из штатных 7.62 мм автоматов выпуска конца 1960-х — начала 1970-х годов. Немалое число 7.62 мм автоматов находится на вооружении МВД и милиции России.

АК и в последующем АКМ широко поставлялись дружественным СССР странам и режимам, как в виде готового оружия, так и в виде лицензий на производство в купе со всей необходимой документацией и технической помощью. 7.62 мм автоматы производились в Албании, Болгарии, Венгрии, ГДР, Египте, Ираке, Китае, Румынии, Северной Корее, Финляндии, а поставлялись в еще большее число стран. Собственно говоря, столь широкое распространение автоматов Калашникова в мире (как правило, количество произведенных автоматов типа АК по всему миру оценивается порядка 90 миллионов штук) в первую очередь определяется политикой СССР, щедро раздававшего автоматы и технологии его производства всем, кто заявлял готовность идти по социалистическому пути или хотя бы бороться с мировым империализмом и колониализмом. В результате такой щедрости в прошлом в настоящее время Россия утеряла значительную часть рынка автоматов, так как сейчас только ленивый в странах бывшего социалистического блока не производит тот или иной вариант автомата Калашникова. Говорить о каком либо нарушении патентных прав здесь не приходится, так как даже без учета неоригинальности конструкции ее возраст превышает все максимальные сроки патентной защиты, а полученный в 1997 году патент на «автомат Калашникова» (мировой патент WO9905467 от 4 февраля 1999 г.) фактически защищает лишь отдельные решения, воплощенные в автоматах серии АК-74М, но никак не более ранние АК и АКМ.

Гражданские полуавтоматические варианты АК пользуются немалой популярностью как в России (карабины и дробовики серии «Сайга»), так и за рубежом, особенно в США (главным образом из-за раскрученности бренда «Калашников», неприхотливости к патронам и низкой цены).

Один из мифов, связанных с АК, гласит, что Калашников «срисовал» АК с немецкого автомата МР-43, известного также как Stg.44, указывая также, что по некоторым данным Шмайссер работал в Ижевске с 1947 по 1950 годы. Действительно, на первый взгляд, внешняя компоновка АК и МР-43 схожа, как схожа и концепция автоматического оружия под промежуточный патрон. Похожие очертания ствола, мушки и газоотводной трубки обусловлены применением схожего газоотводного двигателя (изобретенного задолго до Шмайссера и Калашникова). Разборка АК и МР-43 различается принципиально: у АК снимается крышка ствольной коробки, у МР-43 откидывается вниз на штифте коробка УСМ вместе с рукояткой управления огнем. Различны также устройство запирания ствола (поворотный затвор у АК против перекоса затвора у  МР-43) и ударно-спусковые механизмы. Вполне вероятно, что Калашников знал о МР-43, однако очевидно, что при создании своего автомата он более ориентировался на другие известные образцы и системы (см. выше). Основной заслугой Калашникова (а точнее — всей его команды, занимавшейся разработкой и отладкой автомата), является именно оптимальная компоновка уже известных и проверенных решений в единый образец, отвечающий поставленным требованиям.

Достоинства АК известны всем. Это высокая надежность даже в самых тяжелых условиях эксплуатации, неприхотливость к обслуживанию, простота в использовании и обслуживании, невысокая стоимость в массовом производстве. Недостатки, впрочем. также хорошо известны. Это, в первую очередь, не самая удачная эргономика всего оружия — особенно много заслуженных нареканий вызывает переводчик-предохранитель, неудобный в использовании, а также форма и размеры приклада. Достаточно грубые прицельные приспособления при короткой прицельной линии также не способствуют точности стрельбы, особенно одиночными выстрелами. При этом все указанные недостатки могли бы быть легко устранены если не в АКМ, то уж в АК-74 точно, однако консерватизм военных чинов, да и производителей оказался, к сожалению, непробиваем. В целом, АК можно охарактеризовать как идеальное оружие для уже давно прошедшей Второй (и так и не наступившей, слава богу, Третьей) Мировой войны, что и не удивительно — он создавался на основе свежего и весьма сурового опыта этой войны. Для современных условий ведения локальных войн и конфликтов все семейство АК/АКМ/АК-74 отчасти устарело, но сколько нибудь серьезной замены пока не предвидится — автомат Никонова АН-94 со всей очевидностью АК-74 в войсках не заменит. Впрочем, в защиту АКМ и АК-74 следует сказать, что в существующей Российской армии призывного типа введение потенциально более эффективного автомата вряд ли даст сколько-нибудь существенный эффект, так как для реализации его потенциала потребуется радикально изменить (а главное — повысить) уровень стрелковой подготовки солдат.

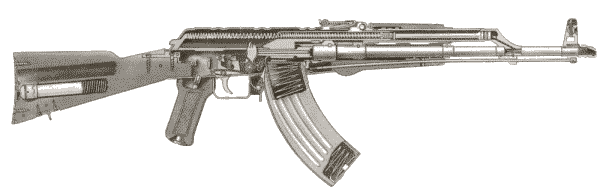

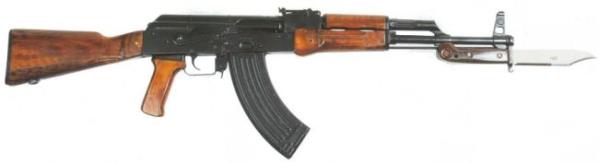

Техническое описание автомата АКМ

Автомат Калашникова АКМ является автоматическим оружием с газовым двигателем автоматики, магазинным питанием и воздушным охлаждением ствола.

Основу автоматики составляет газовый двигатель с длинным ходом газового поршня. Ведущим звеном автоматики является массивная затворная рама, к которой жестко присоединен шток газового поршня. Газовая камора расположена над стволом, газовый поршень перемещается внутри съемной газовой трубки со ствольной накладкой. Затворная рама перемещается внутри ствольной коробки по двум боковым направляющим, причем в конструкции предусмотрены значительные зазоры между движущимися частями автоматики и неподвижными элементами ствольной коробки, что обеспечивает надежное функционирование даже при сильном внутреннем загрязнении оружия. Еще один аспект, способствующий надежной работе автоматики в тяжелых условиях — заведомо избыточная в нормальных условиях мощность газового двигателя. Это позволяет отказаться от газового регулятора, и тем самым упростить конструкцию оружия и его эксплуатацию. Ценой такого решения является увеличенная отдача и вибрация оружия при стрельбе, что снижает точность и кучность огня, а также снижает ресурс ствольной коробки, в заднюю стенку которой приходятся удары массивной затворной рамы. Запирание канала ствола осуществляется поворотным затвором на два радиальных боевых упора, входящих в зацепление с элементами вкладыша ствольной коробки. Вращение затвора обеспечивается при взаимодействии выступа на его теле с фигурным пазом на внутренней поверхности затворной рамы. Возвратная пружина с направляющим стержнем и его основанием выполнены в виде единой сборки. Основание стержня возвратной пружины также служит защелкой крышки ствольной коробки. Рукоятка взведения выполнена зацело с затворной рамой, расположена на оружии справа и движется при стрельбе.

Ствольная коробка АКМ — штампованная из стального листа, с приклепанной фрезерованной вставкой в передней ее части. У ранних автоматов АК ствольная коробка была комбинированной из штампованных и фрезерованных элементов, у серийных АК — цельнофрезерованной. На первый взгляд фрезерованная ствольная коробка и штампованная могут быть легко отличены друг от друга по форме выемок над гнездом для магазина. На АК с фрезерованной коробкой это достаточно длинные фрезерованные углубления прямоугольной формы, на АКМ — это небольшие выштамповки овальной формы.

Ударно-спусковой механизм (УСМ) АКМ — курковый, обеспечивает ведение одиночного и автоматического огня. Выбор режимов огня и включение предохранителя осуществляются длинным штампованным рычажком на правой стороне ствольной коробки. В верхнем положении — «Предохранитель» — он закрывает прорезь в ствольной коробке, защищая механизм от попадания грязи и пыли, блокирует движение затворной рамы назад, а также запирает спусковой крючок. В среднем положении он блокирует шептало одиночного огня, обеспечивая автоматический огонь. В нижнем положении шептало одиночного огня освобождается, обеспечивая огонь одиночными выстрелами. В УСМ АКМ, в отличие от АК, дополнительно введен замедлитель срабатывания курка, который при автоматическом огне задерживает спуск курка после срабатывания автоспуска на несколько миллисекунд. Это позволяет затворной раме стабилизироваться в крайнем переднем положении после ее прихода вперед и возможного отскока. На темп стрельбы эта задержка практически не влияет, зато улучшает устойчивость работы оружия.

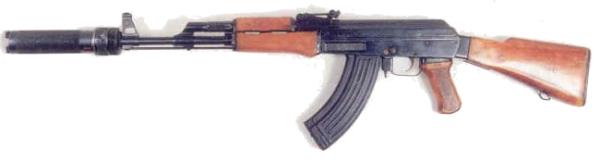

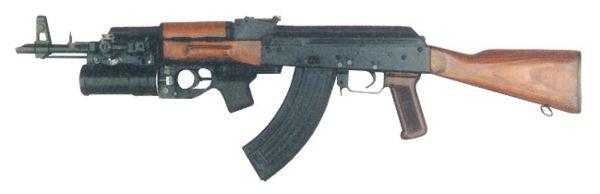

Дульная часть ствола оружия имеет резьбу, на которую изначально ставилась насадка для стрельбы холостыми патронами, а в ее отсутствие — защитная втулка. На автоматах АКМ с начала шестидесятых годов на эту резьбу стали устанавливать компенсатор, уменьшающий подброс и увод в сторону ствола при автоматической стрельбе за счет использования давления вырывающихся из ствола пороховых газов на нижний выступ компенсатора. Кроме того, на эту же резьбу может устанавливаться специальный глушитель (прибор для бесшумной и беспламенной стрельбы) ПБС или ПБС-1, используемый в специальных операциях.

Питание автоматов осуществляется из коробчатых магазинов с двухрядным расположением патронов. Штатная емкость магазинов — 30 патронов. Ранние магазины были штампованными из стали, с плоскими стенками. Позже появились штампованные из стали магазины с вертикальными изогнутыми подштамповками на боковинах для увеличения жесткости, а также алюминиевые облегченные магазины. Затем в войсках появились пластиковые магазины характерного грязно-оранжевого цвета. При необходимости в АКМ могут применяться 40-патронные рожки и 75-патронные диски от ручного пулемета РПК.

На ранних автоматах цевье, пистолетная рукоятка и приклад — деревянные, приклад имеет стальной затыльник с крышкой, прикрывающий отсек для принадлежностей для чистки и ухода за оружием. На АКМ гребень приклада был поднят вверх для уменьшения подброса оружия при стрельбе. На части автоматов пистолетная рукоятка изготовлена из фанеры или пластика. АК и АКМ комплектуются штык-ножом в ножнах и ружейным ремнем. Специально разработанные для Воздушно-десантных Войск модификации автоматов АКС и АКМС имели складные приклады, выполненные из стального штампованного профиля. Такие приклады складывались вниз-вперед, под ствольную коробку, принадлежность для таких автоматов носилась отдельно.

Прицельные приспособления автомата состоят из регулируемой (для пристрелки) мушки в намушнике и регулируемого целика, размеченного по дальности до 800 (АК) или 1000 (АКМ) метров. Вариант автомата АКМН имел на левой стороне ствольной коробки специальную планку для крепления кронштейна ночного прицела.

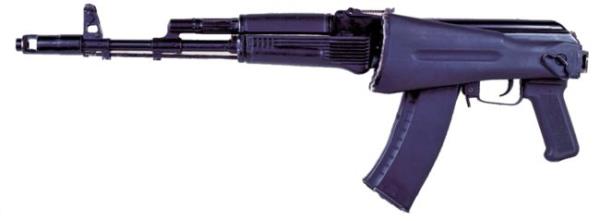

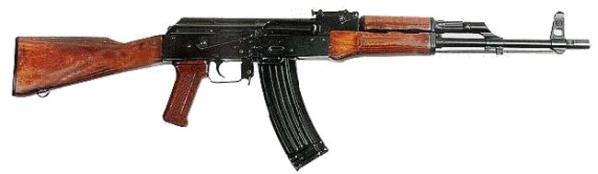

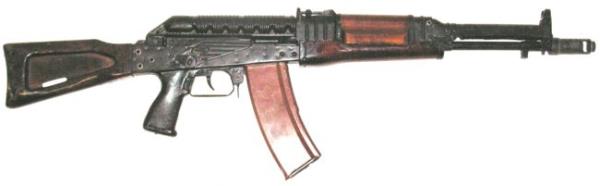

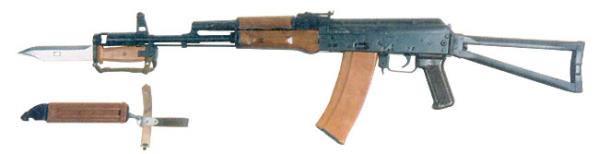

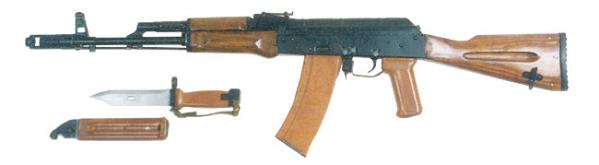

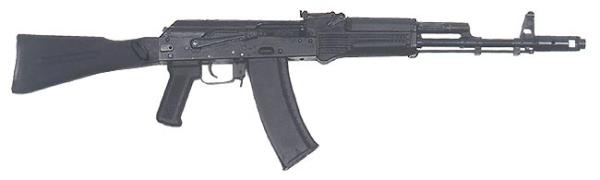

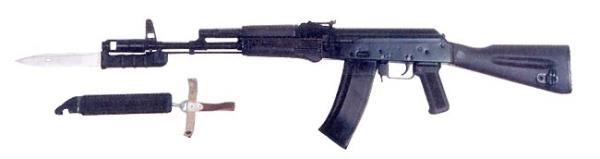

Автомат Калашникова AK-74 АКС-74 АК-74М

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

Штурмовые винтовки мира

. АК-74 АКС-74 АК-74М
Калибр 5.45x39 мм
Вес без патронов 3.07 кг 2.97 кг 3.4 кг
Длина 940 мм 940 / 700 мм 942 / 704 мм
Длина ствола 415 мм
Темп стрельбы 600–650 выстрелов в минуту
Емкость магазина 30 патронов


Развитие индивидуального стрелкового оружия за последние 200 лет сопровождалось периодическим, но неуклонным уменьшением калибра оружия, связанным с развитием технологий в производстве как оружия, так и боеприпасов для него. Так, к середине 19 века обычным калибром длинноствольного оружия считалось 0.4–0.5 дюйма (10–12.7 мм). В последнее двадцатилетие 19 века начался переход к оружию уменьшенного калибра, как правило порядка 0.3 дюйма (7.62 мм или около того, в диапазоне 7–8 мм). Уже в первой половине 20 века проводились неоднократные попытки дальнейшего снижения калибра оружия до 7 и менее миллиметров, а также уменьшения мощности штатных винтовочных боеприпасов, особенно после появления автоматического оружия.

Начиная со Второй Мировой войны в армиях мира начинают появляться боеприпасы уменьшенной мощности (промежуточные), имеющие, однако, стандартный винтовочный калибр 7.62–8 мм (немецкие 7.92x33 мм, советский 7.62x39 мм). Всерьез проблемой снижения калибра своих винтовок первыми занялись американцы, приняв на вооружение в середине 1960-х штурмовую винтовку M16A1. Как только практический опыт американцев подтвердил возможность и полезность дальнейшего снижения калибров (теоретически эту необходимость до того обосновывали неоднократно), полномасштабные работы в этом направлении начались и в других странах, в том числе и в СССР. С начала 1960-х годов в СССР на основе штатного патрона 7.62x39 мм разрабатывались патроны калибра 5.6 мм, а к концу шестидесятых уже был разработан новый патрон калибра 5.45 мм, имевший удлиненную пулю с комбинированным стальным и свинцовым сердечником и полостью в носике. Начальная скорость пули составляла порядка 900 м/с, общая масса патрона 10,2 грамма, на 6 грамм меньше, чем масса патрона 7.62x39 мм (16.2 г), что при носимом боекомплекте всего в 8 магазинов (240 патронов) дает экономию массы в 1,4 кг. Новый патрон также имел существенно более настильную траекторию пули, что обеспечивало большую почти на 100 метров дальность прямого выстрела. За счет особенностей конструкции пули при попадании в тело она должна была начинать кувыркаться, нанося более тяжелые, чем обычно, раны, однако по некоторым данным, так происходит не всегда.

ТТТ на новый комплекс из унифицированных автомата и ручного пулемета под патрон калибра 5.45 мм был выпущен ГРАУ ГШ Советской Армии в 1966 году, а в 1968 году были начаты конкурсные испытания целого ряда опытных образцов. При этом, в силу требований по существенному повышению кучности стрельбы и вероятности поражения цели (по сравнению со штатным автоматом АКМ) большая часть конкурсных образцов имела так называемую «сбалансированную» автоматику, где импульс движения массивной затворной группы компенсировался встречным движением специального противовеса, тем самым существенно снижая вибрацию и ощущаемую стрелком отдачу оружия при стрельбе. По результатам испытаний наиболее удачным образцом со сбалансированной автоматикой оказался автомат СА-006 разработки конструктора Константинова из города Ковров. В последнем, войсковом туре испытаний ему противостоял автомат А-3 конструкции Калашникова, имевший «традиционную» автоматику и являвшийся развитием автомата  АКМ. По результатам испытаний автомат Константинова показал более высокую боевую эффективность (вероятность поражения цели), лучшую кучность стрельбы, при сравнимой с конкурентом надежности. Тем не менее, конкурсная комиссия рекомендовала принять на вооружение автомат Калашникова, как имеющий отработанную и освоенную промышленностью и войсками конструкцию. Кроме того, новый 5.45 мм автомат Калашникова был несколько легче конкурента и дешевле в производстве. В начале 1974 года новый автомат Калашникова был принят на вооружение советской армии в двух основных вариантах — АК-74 (с фиксированным деревянным прикладом) и АКС-74 (со складным вбок прикладом).

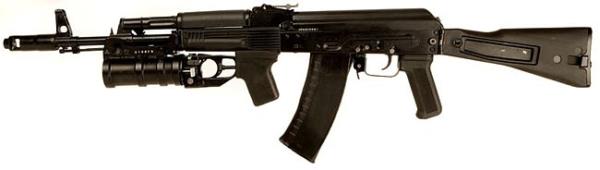

В ходе производства базовая конструкция автомата претерпела некоторые изменения. Первоначально цевье и приклад новых автоматов были изготовлены из дерева, позже их стали изготавливать из черного пластика. Появились так называемые «ночные» варианты АК-74Н, имевшие боковую планку для крепления инфракрасных ночных прицелов. Магазины, первоначально изготавливаемые из оранжево-коричневого пластика, стали делать из черного пластика. Самым последним и в настоящее время основным вариантом стал автомат АК-74М, поступающий на вооружение Российской Армии с начала 1990-х годов. Этот автомат отличается главным образом тем, что заменил собой сразу АК-74, АКС-74 и АК-74Н, благодаря тому, что имеет складной на левую сторону приклад из черного пластика (внешне аналогичный прикладу АК-74 поздних серий), а также универсальную планку для крепления прицелов (как ночных, так и дневных) на левой стороне ствольной коробки. К сожалению, других сколько-нибудь существенных изменений АК-74М не претерпел, сохранив не слишком удобные органы управления (особенно — переводчик-предохранитель) еще от АК. Ожидавшейся замены автоматов АК-74 на принципиально иные, более совершенные системы так и не произошло, и, скорее всего, в обозримом будущем не произойдет, так как новый автомат Никонова АН-94, созданный и официально принятый на вооружение в рамках конкурса «Абакан», очевидно, не станет не только основным, но и сколько-нибудь массовым оружием (см. отдельную статью про АН-94 на этом же сайте).

Техническое описание

Так как с точки зрения внутреннего устройства АК-74 принципиальных отличий от АКМ не имеет, подробное описание можно найти в статье про АК / АКМ, а тут я укажу только на отличия АК-74 от предшественников.

Наиболее заметное внешнее отличие автоматов серии АК-74 от предшественников — это массивный дульный тормоз, позволяющий снизить и так не слишком сильную отдачу еще больше. Это позволяет улучшить точность и кучность стрельбы, особенно быстрыми одиночными выстрелами и очередями. Недостаток нового дульного тормоза — он направляет ударную звуковую волну главным образом в стороны, и звук выстрела ощущается соседями стрелка с боков довольно болезненно. АК-74 может комплектоваться подствольным 40 мм гранатометом ГП-25 или ГП-30, при этом при присоединенном штык-ноже стрельба из гранатомета невозможна. Автомат АКС-74, в отличие от АКМС, имеет более удобный и прочный складной на левую сторону металлический приклад рамочного типа.

Интересно также отметить, что в отличие от 7.62 мм автомата АКМ автоматы АК-74 не оснащаются глушителем звука выстрела — в бесшумном варианте выпускался только укороченный автомат АКС-74У.

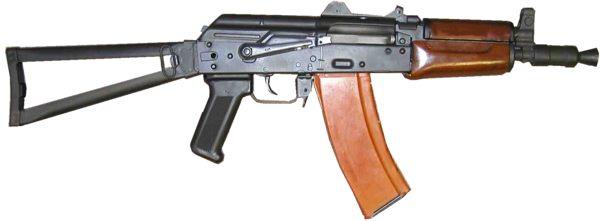

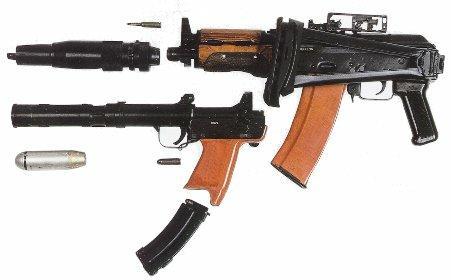

Автомат Калашникова укороченный АКС-74У

Штурмовые винтовки мира

Штурмовые винтовки мира

Калибр: 5,45x39 мм
Длина: 735 мм (490 мм со сложенным прикладом)
Длина ствола: 210 мм
Вес без патронов: 2,71 кг
Емкость магазина: 30 патронов
Темп стрельбы: 650–735 выстрелов в минуту


Укороченный автомат АКС-74У был разработан в конце 1970-х годов в рамках конкурсной программы «Модерн» на базе штатного автомата АК-74 (в модификации АКС-74 со складным прикладом) специально для вооружения экипажей боевых машин, расчетов орудий и иного армейского персонала, для которого штатный автомат АК-74 слишком велик. Кроме армии, АКС-74У широко используется в МВД, так как компактен и удобен при перемещении в автомобиле и при действиях в помещениях. По этой же причине, а также потому что его легко спрятать в сумке или под одеждой, АКС-74У популярен среди различных служб охраны высокопоставленных государственных лиц, а также среди бандитов. Специально для сил и подразделений специального назначения был разработан вариант АКС-74УБ, у которого штатная дульная насадка заменена резьбой для крепления глушителя (как правило используется прибор для бесшумной стрельбы ПБС-4), а под автомат может монтироваться специальный 30 мм гранатомет БС-1. Ряд модификаций может иметь боковую планку для крепления ночных и дневных прицелов.

По своим габаритам и массе, а также тактической нише АКС-74У близок к пистолетам-пулеметам (ПП), однако в силу применяемого промежуточного патрона и механизмов штатного автомата считается все-таки укороченным автоматом, а не ПП. К достоинствам АКС-74У относятся высокая мобильность в стесненных условиях (помещения, салон автомобиля), возможность скрытого ношения, довольно высокая пробивная способность патрона. Недостатки — малая прицельная дальность стрельбы (при довольно большой убойной дальности полета пули), невысокое останавливающее действие пули, склонность к быстрому перегреву при стрельбе.

С точки зрения тактической ниши АКС-74У в целом аналогичен таким зарубежным компактным автоматам, как Colt CAR-15 Commando, SIG SG-552 или Heckler-Koch HK-53.

АКС-74У создан с максимальной унификацией по узлам и деталям с автоматами АК-74 / АКС-74. Он отличается от АКС-74 в следующем: укорочен в 2 раза ствол с соответственно передвинутой назад газовой каморой, укорочен шток газового поршня; установлен специальный надульник, служащий расширительной камерой (для надежного функционирования газового двигателя автоматики) и пламегасителем; крышка ствольной коробки шарнирно прикреплена к ствольной коробке в передней ее части; целик перекидной, с установками на 200 и 400 метров, закреплен на крышке ствольной коробки. Все механизмы, органы управления и общее устройство АКС-74У аналогичны устройству автомата АКС-74.
