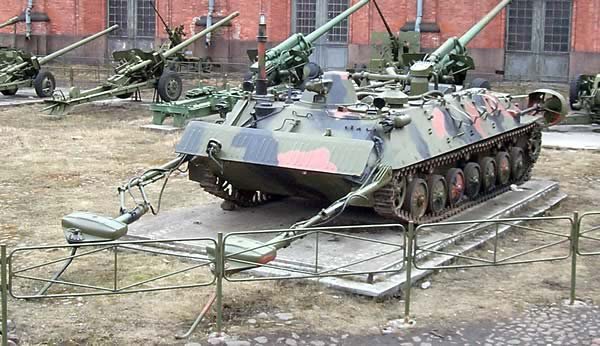

ИПР - инженерный подводный разведчик
Инженерный подводный разведчик был разработан в 1970-х гг. под руководством В.Г. Мищенко в КБ завода имени Дзержинского г. Муром (сегодня ОАО «Муромтепловоз»). Серийное производство машины также было налажено на данном предприятии. При разработке ИПР широко использовались узлы и агрегаты БМП-1. Основное предназначение машины – разведка водных преград, путей движения войск и трасс переправы танковых подразделений. Кроме того, машина была оснащена для проведения подводных инженерных работ.

Корпус подводного разведчика разделялся на четыре герметичных отсека: отделение балластной цистерны, отделение управления, шлюзовая камера и моторно-трансмиссионное отделение. В носовом отделении размещалась балластная цистерна, представляющая собой емкость, заполняющуюся водой при движении по дну или в толще воды. В этом же отсеке располагались агрегаты речного широкозахватного миноискателя. В отделении управления размещались рабочие места командира и механика-водителя. Также здесь находился водолаз-разведчик. Для выхода из находящегося в подводном положении ИПР использовалась шлюзовая камера с водолазным оборудованием. Средняя и кормовая части машины были отведены под моторно-трансмиссионное отделение. В нем располагался двигатель УТД-20 и трансмиссия, заимствованные у БМП-1. 300-сильный двигатель позволял 17-тонной машине развивать на асфальтированных дорогах скорость до 52 км/ч. Слева и справа от моторно-трансмиссионного отделения по бортам размещались малые балластные цистерны. В районе шлюзовой камеры по бортам располагались большие цистерны.


В герметичном кожухе во вращающейся башенке устанавливалось основное вооружение ИПР – 7,62-миллиметровый пулемёт ПКТ. Возимый боекомплект к пулемету – 1000 патронов. Кроме того, на инженерном подводном разведчике имелась термодымовая аппаратура. Прицелом служил прибор ТКН-3АМ. На машине для наблюдения за местностью установили перископ ПИР-451, в распоряжении командира имелся дневной прибор наблюдения ТНП-370. Для управления в темное время суток и в условиях плохой видимости рабочее место механика-водителя оборудовалось ночным прибором наблюдения ТВН-2БМ. Кроме этого, на корпусе устанавливалось 9 приборов наблюдения ТНПО-160. В ИПР для переговоров между членами экипажа использовалось танковое переговорное устройство Р-124, внешняя связь осуществлялась с помощью двух радиостанций Р-147 и Р-123М.
Ходовая часть инженерного подводного разведчика представляла собой гусеничный движитель, имеющий с каждого борта по 7 опорных и 5 поддерживающих катков, а также по 3 гидравлических амортизатора. Движение в толще воды и на воде осуществлялось при помощи двух гребных винтов, расположенных слева и справа со стороны бортов. При ведении подводной разведки допустимая глубина водоема может составлять 8 метрам, допускается кратковременное погружение на глубину до 15 метров. При движении под водой выброс выхлопных газов и питание силовой установки воздухом осуществляется при помощи специальных шлангов, удерживающихся над водной поверхностью с помощью телескопической мачты. Мачта в походном положении складывалась на крыше инженерного подводного разведчика.

Всего серийно произвели не более 80 машин.

Из-за внешнего сходства ИПР часто путают с ИПМ. Машины отличаются тем, что последняя не может двигаться в толще воды, внешние отличия – отсутствие мачты.

Длина корпуса – 8715 мм;
Ширина корпуса – 3150 мм;
Высота – 1660..2400 мм;
База – 4300 мм;
Колея – 2740 мм;
Клиренс – 400 мм
Вооружение – 7,62-мм пулемет ПКТ;
Углы вертикального наведения – от -7 до +15 градусов;
Углы горизонтального наведения – -45..+45 градусов;
Дальность стрельбы – до 1 км;
Прицелы – ПАБ-2АМ, ТКН-3АМ;
Тип двигателя – УТД-20;
Мощность двигателя – 300 л.с.;
Скорость по шоссе – 52 км/ч
Запас хода по шоссе – 500 км;
Скорость на плаву – 11 км/ч;
Скорость по дну – 8,5 км/ч;
Преодолеваемые препятствия:
Подъём – 36 град.;
Стенка – 0,7 м;
Ров – 2,3 м;
Брод – 8..15 м.
